En komplett guide till dörrhandtagsdelar och deras anatomi

En dörrhandtagsenhet är sammansatt av flera inbördes beroende delar - inklusive handtag eller knejpp, rosn- eller skyddsplatta, spindel, spärrbult, slagplatta och olika interna mekanismer - var och en spelar en specifik roll i drift, säkerhet och estetik. Att förstå varje dörrhandtagsdel med namn och funktion är avgörande för säkra reparationer, korrekt beställning av reservdelar, framgångsrik gör-det-själv-installation och fatta välgrundade köpbeslut. Den här guiden täcker hela anatomin av dörrhandtag över alla större typer, från enkla passageuppsättningar till komplexa instickslås.

Varför det är viktigt att förstå dörrhandtagsdelar

De flesta dörrhandtag misslyckanden – hård drift, lösa kopplingar, felinställning av spärren och låsfel – kan diagnejstiseras och lösas utan professionell hjälp när du väl förstår varje komponents roll i monteringen.

Bara i USA är marknaden för dörrbeslag värderad till över 3,8 miljarder dollar årligen , med husägare och fastighetsförvaltare som byter ut eller reparerar miljontals dörrhandtag varje år. Ändå visar studier på hemförbättringsavkastning att majoriteten av byten av dörrhårdvara inte matchar eller är felaktigt installerade - oftast för att köpare inte förstod anatomin i vad de ersatte.

Ett dörrhandtag är aldrig en enskild komponent. Även den enklaste passage spaken innehåller minst åtta distinkta dörrhandtagsdelar , var och en tillverkad med exakta toleranser. Att känna till varje dels namn, plats, material och funktion förvandlar ett förvirrande val av hårdvarugång till ett säkert, välgrundat val.

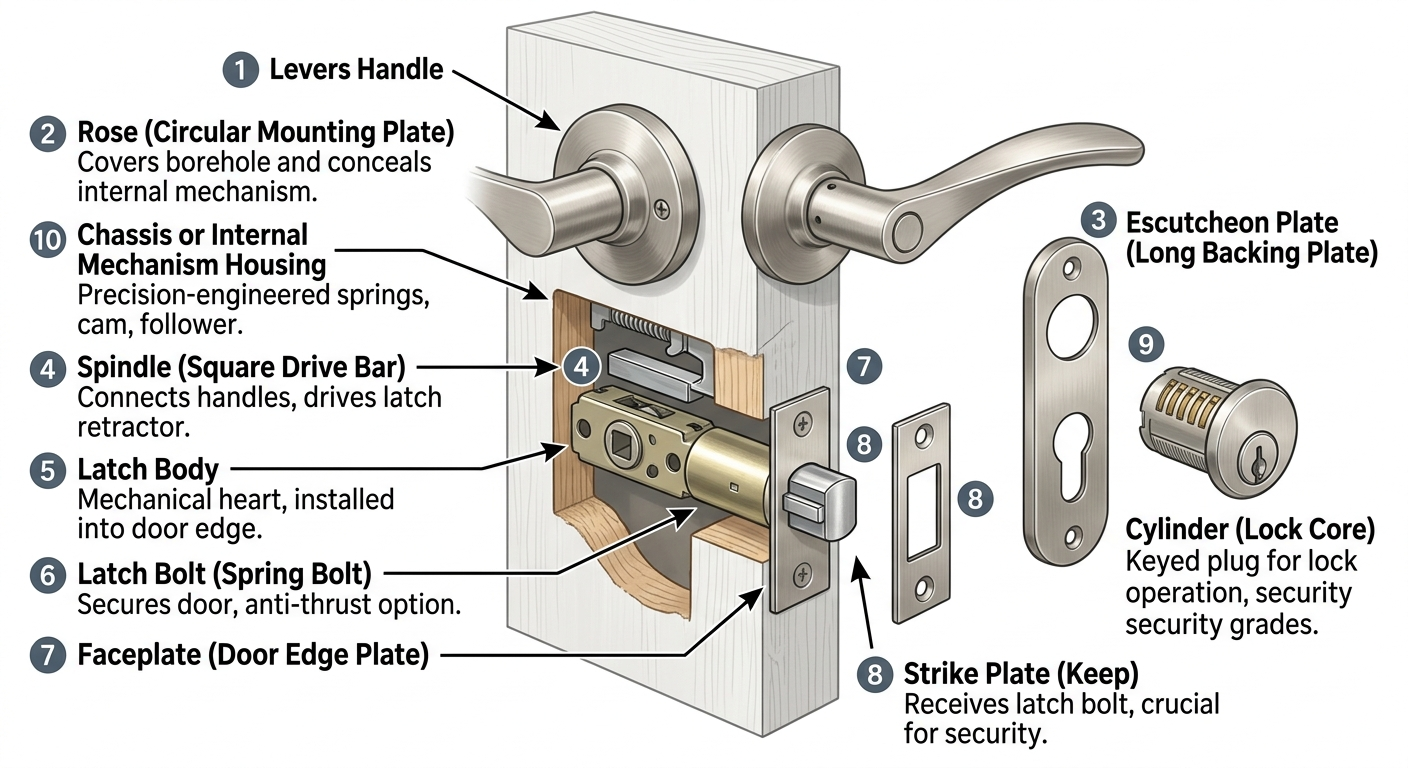

Kärnan i dörrhandtagets delar: en fullständig anatomiuppdelning

Varje dörrhandtagsenhet – oavsett stil, märke eller prispunkt – delar en gemensam uppsättning grundläggande komponenter som samverkar för att manövrera spärren och säkra dörren.

1. Handtaget eller knappen (greppelement)

Handtaget eller ratten är den primära användargränssnittskomponenten - den del du tar tag i och använder. Det är det mest synliga dörrhandtagsdel och vanligtvis det primära estetiska valet. Spakhandtag är den dominerande moderna formen, vinklade nedåt i vila och nedtryckta för att dra tillbaka spärrbulten. Knejppar är sfäriska eller cylindriska, vilket kräver en gripande och roterande rörelse för att fungera. Dörrdrag är fasta, icke-roterande handtag som används på dörrar som manövreras genejm att trycka.

Handtagsdimensioner är standardiserade: de flesta spakhandtag i bostäder mäter 4 till 5 tum långa från spindelns centrum till spetsen, medan spakhandtag av kommersiell kvalitet kan sträcka sig 5 till 6,5 tum för att uppfylla ADA (Americans with Disabilities Act) tillgänglighetskrav, som kräver en minsta 4-tums användbar grepplängd. Materialalternativ inkluderar massiv mässing, zinklegering (zamak), rostfritt stål, aluminium och pressgjutet järn - var och en med distinkt vikt, hållbarhet och finishegenskaper.

2. Rosen (cirkulär monteringsplatta)

Rosen är den cirkulära eller fyrkantiga dekorativa plattan som sitter mellan spakens handtag och dörrsidan. Dess primära funktion är att täcka borrhålet i dörren och dölja den inre mekanismens chassi. Rosor är typiskt 2,25 till 2,75 tum (57–70 mm) i diameter för bostäder hårdvara. De är fästa i dörren antingen med dolda genejmgående bultar (den vanligaste och säkraste metoden) eller med en snäppring som klämmer fast i ett spår på spindelhuset.

Rosens profil — jämnt, upphöjt eller välvt — påverkar både estetiken och handtagets avstånd från dörrytan. En upphöjd ros ger mer fingeravstånd vid manövrering av spaken, vilket är särskilt viktigt för dörrar med ytapplicerad list eller dekorativa paneler i anslutning till handtagets placering.

3. Skyddsplattan (lång bakplatta)

Skyddsplattan (även kallad bakplatta eller långplåt) är en långsträckt version av rosen som rymmer både spakhandtagsmekanismen och ett nyckelhål eller låscylinder i en enda enhetlig platta. I stället för två separata roséplattor, presenterar en sköld ett enda integrerat visuellt element - som täcker spärrhålet i det nedre läget och låscylindern i det övre läget. Skyddsbrickor är standard i instickslåsaggregat och finns vanligtvis på tidstypisk och arkitektonisk hårdvara. Standardskyltar mäter ungefär 7 till 9 tum lång och 2,5 till 3 tum bred .

4. Spindeln (fyrkantig drivstång)

Spindeln är den fyrkantiga metallstången som passerar genejm mitten av dörren (genejm spärrmekanismen) och förbinder handtaget på ena sidan med handtaget på den andra. När handtaget manövreras roterar spindeln och driver spärrupprullaren inuti spärrkroppen. Spindeldimensionerna är kritiska för kompatibilitet: standardstorleken på spindeln är det 8 mm × 8 mm kvadrat i Europa och många internationella marknader, medan den amerikanska marknaden använder spindelstorlekar som varierar beroende på tillverkare (vanligtvis 5/16" kvadrat eller 3/8" kvadrat). Spindellängden måste också matcha dörrtjockleken - standarddörrar på 35–45 mm betjänas av en 70 mm spindel, medan tjockare dörrar kräver förlängda eller justerbara längder.

5. Spärrkroppen (rörformig eller urtag)

Spärrkroppen är det mekaniska hjärtat av dörrhandtagsenheten, installerad i dörrkanten och innehåller spärrkolven och dess indragningsmekanism. Den är tillgänglig i två primära konfigurationer som definierar hela handtagssystemarkitekturen:

• Rörformad spärr: En cylindrisk enhet installerad genejm ett enda cirkulärt borrhål borrat från dörrsidan, med ett separat mindre hål borrat från dörrkanten. Det vanligaste formatet inom bostadsbyggande. Rörets diameter är standardiserad till 57 mm (2¼") på de flesta marknader. Den invändiga upprullaren drivs direkt av spindeln.
• Insticksspärr/lås: En större rektangulär låda installerad i en urtag (ficka) mejslad eller dragen in i dörrkanten. Innehåller spärrbulten, och vanligtvis även deadbulten, i en enda integrerad enhet. Insticksfall mäter ungefär 65 mm bred × 130–165 mm hög i bostadsklasser, och betydligt större i kommersiella tunga versioner.

6. Spärrbulten (fjäderbult)

Låskolven är den fjäderbelastade triangulära eller rektangulära bulten som sticker ut från dörrkanten och kopplar in slutblecket för att hålla dörren stängd. Dess vinklade främre yta ("rampen") gör att dörren kan stängas genom att bulten pressas inåt mot slagplattans läpp, varefter fjädern snäpper fram den i slaghålet. Spärrbultar finns i standard- och säkerhetskonfigurationer: a standard låsbult för bostäder skjuter ut cirka 12–14 mm, medan en spärrbult är förstärkt för att motstå angrepp från kreditkortsskivor, med en härdad anti-plockyta och ett djupare kast på 14–18 mm.

7. Frontplattan (spärrplatta eller dörrkantplatta)

Frontplattan är den platta metallplattan på dörrkanten genom vilken spärrkolven sticker ut. Den skruvas fast i dörrkanten och ger ett rent, färdigt utseende samtidigt som det skyddar kanten på spärrhålet. Standard frontplåtar är antingen plana (för dörrar med kvadratisk kant) eller böjda/radie (för dörrar med radiekant). Frontplattan bestämmer också framändens dimensioner som måste matcha slutplattan för korrekt inriktning. Frontplåtar av rostfritt stål och mässing är standard; brandklassade spärrenheter använder stålfrontskivor med svällande remsor som expanderar under brandförhållanden för att täta luckan.

8. Strikeplattan (Behåll)

Slagplattan är den förstärkande metallplattan som är monterad på dörrkarmen som tar emot låskolven (och låskolven på låsseten). Den har en infälld ficka eller låda som spärrkolven går in i när dörren stängs. Slagplattan är en av de mest säkerhetskritiska dörrhandtagsdelar — en standardslutplåt av byggkvalitet säkrad med ½-tums skruvar ger minimalt motstånd mot insparksattacker, medan en kraftig säkerhetsslutplåt med 3-tums (75 mm) skruvar som når in i den strukturella ramen kan öka dörrens insparksmotstånd med en faktor av 3–5× , enligt testning av säkerhetsorganisationer. Boxslag (med en djupare ficka) föredras framför platta slag för att ha hållbarhet och brusreducering.

9. Cylindern (låskärna)

I uppsättningar av låsande dörrhandtag är cylindern den nyckelförsedda pluggen som översätter den korrekta nyckelprofilen till roterande rörelse för att manövrera låsmekanismen. Vanliga cylinderformat inkluderar: stifttillhållarcylindrar (den mest utbredda bostadstypen, med fjäderbelastade driv- och nyckelstift), skivspärrcylindrar (högre säkerhet, används i kvalitetsinstickslås) och kamlås (används i skåp och skjutdörrar). Cylindersäkerheten klassificeras enligt standarder som EN 1303 i Europa (Grades 1–6) och ANSI/BHMA A156.5 i USA. En klass 6 EN 1303 cylinder tål 150 kg borrkraft, 150 Nm vridmoment och 100 plockförsök i standardiserade tester.

10. Chassit eller inre mekanismhus

Bakom varje rosplatta finns det interna chassit - ett precisionskonstruerat hus som innehåller fjädrarna, kam, följemekanism och returmekanism som omvandlar handtagets rörelse till spärrindragning och återställer handtaget till det horisontella viloläget. Fjäderreturmekanismen är en av de mest slitna komponenterna i dörrar för hög användning. Dörrhandtag av kommersiell kvalitet är klassade för ett minimum av 250 000 driftscykler under ANSI/BHMA Grade 1-standarder, medan bostadshandtag Grad 2 är klassade för 400 000 cykler och premium Grade 1 för 1 000 000 cykler.

Dörrhandtagsdelar efter handtagstyp: Vad som ändras mellan design

De specifika delarna som finns i en dörrhandtagsmontering varierar avsevärt beroende på om det är en passagesats, sekretessset, ingångsset eller instickslås - att förstå dessa skillnader förhindrar kostsamma inköpsmisstag.

Tabell 1: Dörrhandtagstyper jämförda med komponentnärvaro – låskolv, låscylinder, sekretessknapp och låskolv – som visar vilka dörrhandtagsdelar som ingår i varje konfiguration och deras typiska tillämpningar.

Dörrhandtagsdelar Material: Hur materialval påverkar hållbarhet och finish

Materialet från vilket varje dörrhandtagsdel är tillverkad avgör direkt dess mekaniska hållbarhet, korrosionsbeständighet, vikt, bibehållande av finishkvalitet och långsiktiga ägandekostnader.

Tabell 2: Jämförelse av vanliga material för dörrhandtagsdelar efter typisk applikation, mekanisk hållbarhet, korrosionsbeständighet, vikt och långtidshållbarhetskvalitet.

Kritiska mätningar i dörrhandtagsdelar: Att få rätt dimensioner

Felaktiga mått är den enskilt vanligaste orsaken till inkompatibilitet vid byte av dörrhandtagsdelar - tre dimensioner måste verifieras innan du köper någon ersättningskomponent.

Backset Distance

Backset är det horisontella avståndet från dörrkanten (där spärrens frontplatta sitter) till mitten av borrhålet genom dörrytan där spindeln passerar. Detta mått avgör var handtaget sitter i förhållande till dörrkanten. Standard ryggstöd för bostäder är 2⅜ tum (60 mm) och 2¾ tum (70 mm) . De flesta rörformade spärrarna är justerbara för att passa båda, men insticksspärrarna är fixerade vid tillverkningen. Om du använder fel bakstycke kommer handtaget antingen att vara för nära dörrkanten (vilket skapar en säkerhetsrisk) eller för långt ifrån den (lämnar en ful lucka vid fronten).

Diameter för borrhål

Frontborrhålet accepterar chassit eller den rörformade spärrmekanismen. Den nordamerikanska standardhåldiametern är 2⅛ tum (54 mm) , medan europeiska dörrar vanligtvis använder en 72 mm borrhål för rörformade spärrar. Kantborrhålet (för spärrkroppen) är standardiserat till 25–32 mm beroende på spärrtyp. Innan du köper, kontrollera alltid att handtagssatsens chassidiameter matchar din dörrs befintliga borrhål — att förstora ett borrhål är enkelt, men att minska det kräver en fyllnadsplåt eller ny dörrsektion.

Mitt-till-centrum-avstånd (PZ-mätning)

På instickslåsenheter och skyddsplåthandtag avser PZ-måttet (Pfeilzentrum, eller "pilcentrum") det vertikala avståndet mellan spindelns centrum och cylinderns centrum. Detta mått är kritiskt för utbyte av skyddsplåtar och handtag på instickslås. Vanliga PZ-mätningar är 72 mm, 92 mm och 110 mm . Ett skydd som köpts med fel PZ-avstånd kommer att lämna antingen spindelhålet eller nyckelhålet felinriktat med insticksfallet innanför dörren.

Vanliga dörrhandtagsfel och hur man diagnostiserar dem

De flesta door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• Handtaget återgår inte till horisontellt läge efter användning: Returfjädern inuti chassit har tröttnat eller gått sönder. Detta är det vanligaste mekaniska felet i innerdörrar för hög användning. Fjädern är en förbrukningskomponent — på budgethårdvara kan hela chassit behöva bytas ut; på kvalitetshårdvara finns ersättningsfjädrar separat.
• Spärrbulten dras inte in när handtaget används: Antingen har spindeln slitits oval (förlorar sin kvadratiska sektion från upprepat vridmoment), det fyrkantiga hålet i medbringaren inuti chassit har rundats ut eller så har spärrupprullarens fjäder gått sönder. Kontrollera genom att ta bort handtaget och testa spindelns ingrepp med spärren direkt.
• Dörren spärras inte stängd / spärren studsar tillbaka: Slagplattan är felinriktad - antingen vertikalt förskjuten från spärrbultens bana eller försänkt för grunt för att acceptera hela spärrkastet. Att justera slutbleckets position med 2–3 mm löser vanligtvis detta. Alternativt har låsbultens fjäder försvagats och kan inte längre skjuta ut bulten tillräckligt.
• Handtag eller ros känns lös: De genomgående bultarna som fäster rosen vid dörren har lossnat med tiden. Detta är vanligt när bultarna träs direkt i plastankare snarare än ett gängat metallchassi. Att dra åt de genomgående bultarna (vanligtvis nås genom att ta bort rosenkåpan) löser vanligtvis problemet; ersätt plastankare med metallgängade insatser för en permanent fixering.
• Nyckeln vrids men låset låser inte: Kammen på låscylindern har kopplats ur från ställdonet med låsstång inuti instickslådan, eller så har ändstycket (anslutningsstift mellan cylinderkammen och låsmekanismen) klippts av. Detta kräver antingen cylinderbyte eller, i insticksfall, byte av hela låskroppen.

Vanliga frågor om dörrhandtagsdelar

F: Vad kallas den lilla plattan runt ett dörrhandtag?

Den lilla runda plattan direkt bakom ett spakhandtag eller vred kallas för rose (även rostallrik eller rostäcke). När denna platta är långsträckt för att täcka både handtagsmekanismen och ett nyckelhål i en enda dekorativ platta, kallas det en skylt eller bakplatta. Båda fyller samma primära funktion: att dölja fästbeslagen och borrhålet i dörrytan samtidigt som de ger en färdig dekorativ övergång mellan handtaget och dörrytan.

F: Hur vet jag om min dörrhandtagsspindel behöver bytas ut?

En spindel behöver bytas ut när dess fyrkantiga tvärsnitt har slitits till en rundad eller oval profil efter år av vridmomentcykling. För att kontrollera: ta bort handtaget och undersök spindeländarna. Om hörnen är synligt rundade snarare än skarpa 90° vinklar, eller om spindeln vinglar för mycket i spärrhållarhålet, behövs byte. En sliten spindel är den mest effektiva ersättningen - den kostar väldigt lite (vanligtvis $1–5 för en standardersättningsspindel) jämfört med att byta ut hela spärren eller handtagssetet, och kommer att återställa full mekanisk funktion om spärrkroppen själv är oskadad.

F: Vad är skillnaden mellan ett instickslås och en rörformad spärr?

A rörformad spärr är en enkel cylindrisk enhet som endast innehåller en fjäderbelastad spärrbult, installerad genom ett enkelt runt borrhål i dörrytan. Den manövrerar endast spärren - säkerhetslåsning tillhandahålls av en separat låskolv om så krävs. A instickslås är ett större, rektangulärt hölje installerat i en mejslad ficka i dörrkanten, innehållande spärrbulten, låskolven och ofta en sekretesssnibb allt i en integrerad enhet. Instickslås är betydligt säkrare och mer hållbara, men kräver mer komplex installation och är dyrare - vanligtvis 3–8 gånger kostnaden för motsvarande rörformade låsbeslag.

F: Kan jag byta bara cylindern i ett dörrhandtag utan att byta ut hela setet?

Ja, i de flesta fall. Låscylindrar i handtagsset för entrédörrar och instickslås är utformade för att vara avtagbara och utbytbara oberoende av handtagets hårdvara - detta kallas en återcylinder operation. För att byta ut cylindern tar du vanligtvis bort rosen eller skyddsplattan, lossar cylinderns fästskruv som är tillgänglig från dörrkanten och drar tillbaka cylindern. Ersättningscylindern måste matcha det befintliga cylinderformatet (europrofil, oval eller knoppcylinder) och ha rätt kamlängd för att koppla in låsmekanismen. Re-cylindering är en standardsäkerhetsuppgradering som kostar betydligt mindre än ett komplett maskinvarubyte.

F: Varför har vissa dörrhandtag två rosor medan andra har en skyddsplatta?

Valet mellan två separata rosor kontra en enda skylt är i första hand estetiskt men speglar också den underliggande låsmekanismen. Två separata rosor används på passageuppsättningar, sekretessset och ingångsset med rörformade spärrmekanismer - varje ros täcker ena sidan av borrhålet oberoende av varandra. A enskild skylt täcker både handtagsmekanismen och låscylindern i ett integrerat visuellt element och är arkitektoniskt förknippad med instickslås, tidstypisk hårdvara och förstklassig modern design. Skyddsplåtar möjliggör mer dramatiska dekorativa effekter och finns ofta på arkitektoniska projekt där dörrbeslaget är ett designuttalande.

F: Vad är en dummy dörrhandtagssats och var är delarna olika?

En dummy dörrhandtagssats innehåller endast de synliga yttre delarna - handtaget och rosen - utan spärrkropp, spindel eller inre mekanism. Handtaget är fixerat (ej roterande) och fästs direkt på dörrytan med skruvar gömda bakom rosen. Dummy-set används på dörrar som inte kräver en spärr - som dubbla dörrpaneler, garderobsdörrar och det fasta bladet på ett franskt dörrpar. De ger den visuella kontinuiteten av ett matchat handtag i hela ett hem utan kostnaden eller installationskomplexiteten för en funktionell spärrmekanism där ingen behövs.

Slutsats: Lär känna dina dörrhandtagsdelar för smartare beslut

Förstå den fullständiga anatomin av dörrhandtagsdelar — från greppelementet och steget genom spindeln, spärrkroppen, frontplattan, slutblecket, cylindern och det interna chassit — ger husägare, byggare och specifikationer kunskapen att fatta exakta reparationsbeslut, exakta ersättningsköp och säkra installationsval.

Varje komponent i en dörrhandtagsmontering har en specifik funktion, standardiserade dimensioner och definierade prestandaegenskaper. Slagplattan bestämmer säkerheten mot tvångsinträde. Låskolven bestämmer hur tillförlitligt dörren förblir stängd. Cylindern bestämmer motståndet mot plockning och borrning. Handtagets material och finish avgör livslängd och estetik. Inget av dessa beslut bör fattas isolerat – varje del måste matchas med de andra och till dörrkonstruktionen för att hela monteringen ska fungera som avsett.

Oavsett om du byter ut en sliten spindel, uppgraderar en slagplatta av byggkvalitet till en säkerhetsmodell, skaffar ett matchande skydd för ett arkitektoniskt projekt eller helt enkelt diagnostisera varför ett handtag känns löst, ger anatomikunskapen i den här guiden grunden för att få det rätt första gången.
